Dış Mekân Aydınlatmasında BUG Derecelendirmesi Nedir ve Neden Önemlidir?
Dış mekân aydınlatma projelerinde doğru armatür seçimi, yalnızca yeterli aydınlık düzeyine ulaşmak veya yüksek enerji verimliliği sağlamakla sınırlı değildir. Işığın hangi yönlere dağıldığı, aydınlatılması hedeflenen alanın dışına ne kadar yayıldığı ve çevresinde oluşturduğu etkiler de tasarım sürecinin önemli parçalarıdır.
Özellikle yol, park, otopark, yerleşim alanı ve ticari çevre aydınlatmalarında kontrolsüz ışık dağılımı; ışık kirliliğine, görsel konforun azalmasına ve gereksiz enerji tüketimine neden olabilir. Bu nedenle modern aydınlatma tasarımlarında, ışığın miktarı kadar doğru yönlendirilmesi de önem taşır.
Bu noktada BUG (Backlight, Uplight, Glare) derecelendirmesi, dış mekân armatürlerinin ışık dağılımını değerlendirmek için kullanılan önemli bir sınıflandırma sistemi olarak karşımıza çıkar.
BUG Derecelendirmesi Nedir?
BUG, İngilizce Backlight, Uplight ve Glare kelimelerinin baş harflerinden oluşur. Türkçede bu kavramlar sırasıyla arka ışık, yukarı yönlü ışık ve kamaşma olarak ifade edilir.
Illuminating Engineering Society (IES) tarafından geliştirilen bu sınıflandırma, bir armatürden yayılan ışığın belirli açısal bölgelerdeki miktarını değerlendirerek istenmeyen ışık dağılımının kontrol edilmesine yardımcı olur.
BUG sistemi üç temel bileşene dayanır.
1. Backlight (B): Arka Işık
Backlight, armatürün yönlendirme eksenine göre arka bölgesine yayılan ışığı ifade eder.
Örneğin bir yol aydınlatma armatürünün yol kenarına monte edildiğini düşünelim. Işığın büyük bölümünün yol yüzeyine yönlendirilmesi beklenirken armatürün arkasına yayılan ışık, yakın çevredeki konutların pencerelerine veya aydınlatılması istenmeyen alanlara ulaşabilir.
Bu durum, ışık taşması (light trespass) olarak adlandırılan probleme katkıda bulunur.
Arka ışığın kontrol edilmesi özellikle konut çevreleri, yürüyüş yolları, otopark sınırları ve doğal yaşam alanlarına yakın projelerde önemlidir. Uygun optik tasarım sayesinde ışık, hedeflenen yüzeye yönlendirilirken arka bölgelere yayılan gereksiz ışık miktarı sınırlandırılabilir.
2. Uplight (U): Yukarı Yönlü Işık
Uplight, armatürün yatay düzleminin üzerine, yani gökyüzüne doğru yayılan ışığı tanımlar.
Dış mekân aydınlatmasında yukarı yönlü ışığın önemli bir kısmı hedeflenen yüzeyin aydınlatılmasına doğrudan katkı sağlamaz. Bunun yerine atmosferde saçılarak gökyüzü parlamasını artırabilir ve ışık kirliliğinin oluşumunda rol oynayabilir.
Bu etkinin sonuçları yalnızca yıldızların görünürlüğünün azalmasıyla sınırlı değildir. Yapay gece aydınlatması; kuşların göç davranışlarını, böceklerin yön bulma mekanizmalarını ve bazı canlıların doğal biyolojik döngülerini etkileyebilir.
Bu nedenle özellikle doğal yaşamın korunmasının öncelikli olduğu bölgelerde yukarı yönlü ışığın mümkün olduğunca azaltılması hedeflenir.
Doğru tasarlanmış dış mekân armatürlerinde ışığın ihtiyaç duyulan yüzeye yönlendirilmesi, hem aydınlatma verimliliğine hem de gece ortamının korunmasına katkı sağlar.
3. Glare (G): Kamaşma
Glare, görüş alanındaki yüksek parlaklıkların görsel konforu azaltması veya görme performansını olumsuz etkilemesiyle ilişkilidir.
Özellikle yüksek açılardan yayılan yoğun ışık, sürücüler ve yayalar için rahatsız edici bir görüntü oluşturabilir. Bazı durumlarda çevredeki nesnelerin veya engellerin algılanmasını zorlaştırarak güvenlik açısından da risk yaratabilir.
Örneğin, yüksek ışık çıkışına sahip bir armatürün kontrolsüz biçimde geniş açılara ışık yayması, zeminde yeterli aydınlık düzeyi oluştursa bile kullanıcılar için konforlu bir aydınlatma sağlamayabilir.
Bu nedenle kamaşmanın sınırlandırılması, yalnızca ışık miktarının azaltılmasını değil, ışığın açısal dağılımının doğru tasarlanmasını gerektirir.
BUG Değerleri Nasıl Hesaplanır?

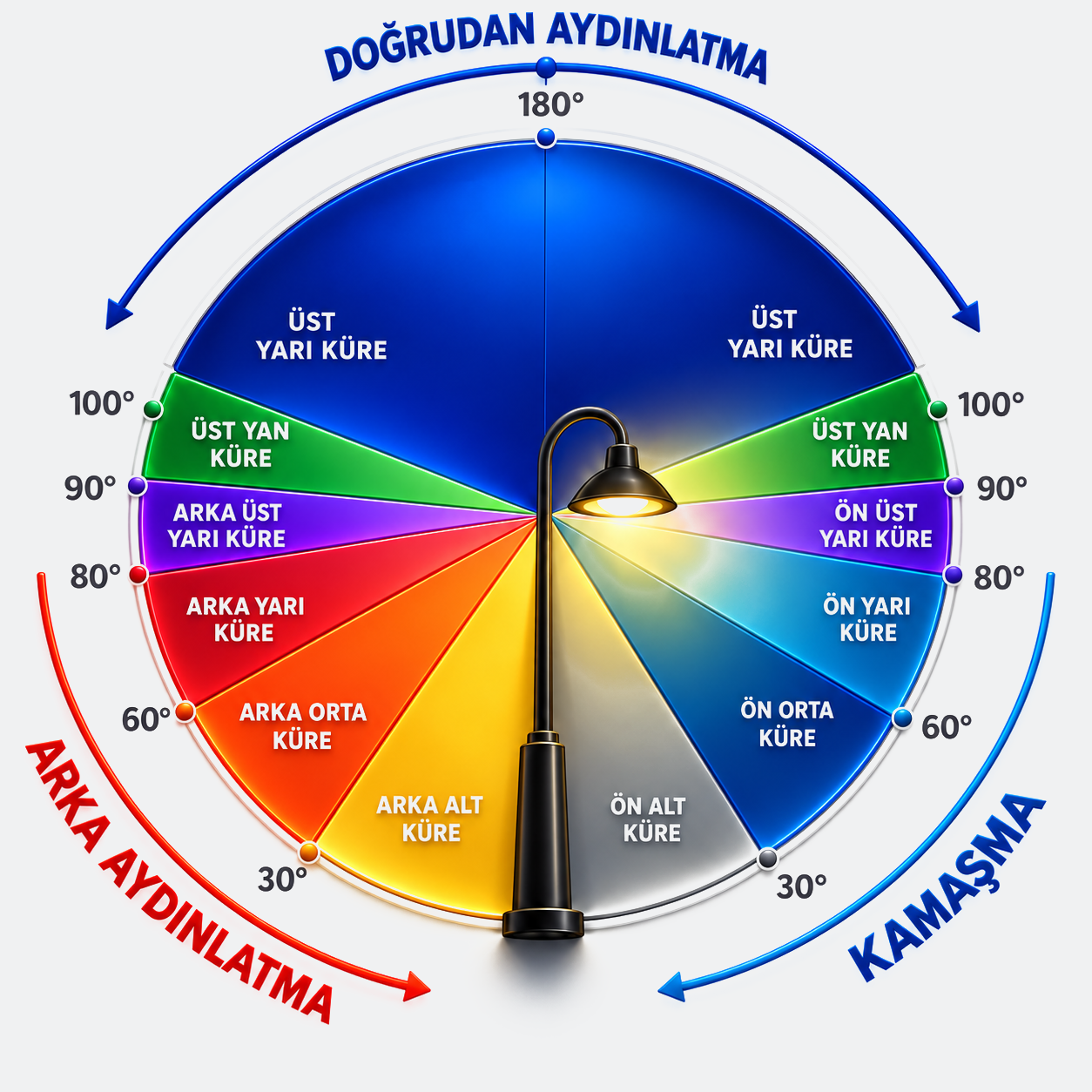

BUG derecelendirmesi, armatürün fotometrik ölçümlerinden elde edilen ışık dağılımı verilerine dayanır. IES TM-15 kapsamında tanımlanan sistemde, armatür çevresindeki farklı açısal bölgeler için yayılan ışık akısı değerlendirilir.
Bu bölgeler, armatürün ışığı hangi yönde ve hangi açılarda yaydığını daha ayrıntılı incelemeyi mümkün kılar.
Arka ışık değerlendirmesinde üç temel bölge dikkate alınır:
- BL (Backlight Low): 0°–30° arasındaki arka ışık bölgesi.
- BM (Backlight Medium): 30°–60° arasındaki arka ışık bölgesi.
- BH (Backlight High): 60°–80° arasındaki arka ışık bölgesi.
Yukarı yönlü ışık iki bölge üzerinden değerlendirilir: UL (Uplight Low) 90°–100°, UH (Uplight High) ise 100°–180° arasındaki ışık dağılımını kapsar.
Kamaşma sınıflandırmasında ise ön ve arka taraftaki yüksek açılı bölgeler kullanılır. Bunlar FH (Forward High), FVH (Forward Very High), BH (Backlight High) ve BVH (Backlight Very High) olarak tanımlanır.
Burada dikkat edilmesi gereken teknik bir ayrıntı vardır. BH bölgesi hem arka ışık hem de kamaşma sınıflandırmasında değerlendirilirken, 80°–90° arasındaki BVH bölgesi doğrudan kamaşma sınıflandırmasına dahildir.
Ön taraftaki FL (Forward Low) ve FM (Forward Medium) bölgeleri ise kamaşma derecelendirmesinde kullanılmaz. Düşey aşağı doğrultudan ölçülen 0°–60° aralığındaki bu bölgeler, ışığın hedef yüzeye aktarılmasında önemli rol oynar.
BUG değerlendirmesinin temel amacı tüm yönlerdeki ışığı azaltmak değildir. Asıl hedef, ihtiyaç duyulan aydınlatma performansını korurken istenmeyen yönlerdeki ışık dağılımını kontrol altına almaktır.
BUG Sınıflandırma Değerleri Nasıl Yorumlanmalıdır?
BUG derecelendirmesi B, U ve G bileşenleri için ayrı ayrı belirlenir. Her bileşen 0 ile 5 arasında bir değer alır ve bu değerler armatürün fotometrik performansını tanımlayan birleşik bir sınıflandırma oluşturur.
Örneğin B1-U0-G1 olarak sınıflandırılmış bir armatürde, arka ışık ve kamaşmaya ilişkin ışık akısı ilgili düşük sınıf eşiklerinin altında kalırken yukarı yönlü doğrudan ışık yayılımı bulunmaz.
Genel olarak daha düşük BUG değerleri, ilgili yönlerde daha kontrollü bir ışık dağılımına işaret eder. Ancak en uygun değer, projenin uygulama alanına, armatürün montaj konumuna ve ilgili aydınlatma gereksinimlerine göre belirlenmelidir.
Bu nedenle BUG sınıflandırması, bir armatürün tüm aydınlatma performansını tek başına açıklayan bir ölçüt değil, optik performansının belirli yönlerini değerlendirmeye yardımcı olan teknik bir göstergedir.
Aydınlatma Bölgeleri (Lighting Zones) ve BUG İlişkisi
Dış mekân aydınlatmasında her proje aynı aydınlatma koşullarına ihtiyaç duymaz. Bir doğa koruma alanının gereksinimleri ile yoğun bir ticari bölgenin gereksinimleri birbirinden farklıdır.
Bu farklılıklar, IES ve DarkSky tarafından geliştirilen Model Lighting Ordinance (MLO) yaklaşımında aydınlatma bölgeleri üzerinden ele alınır.

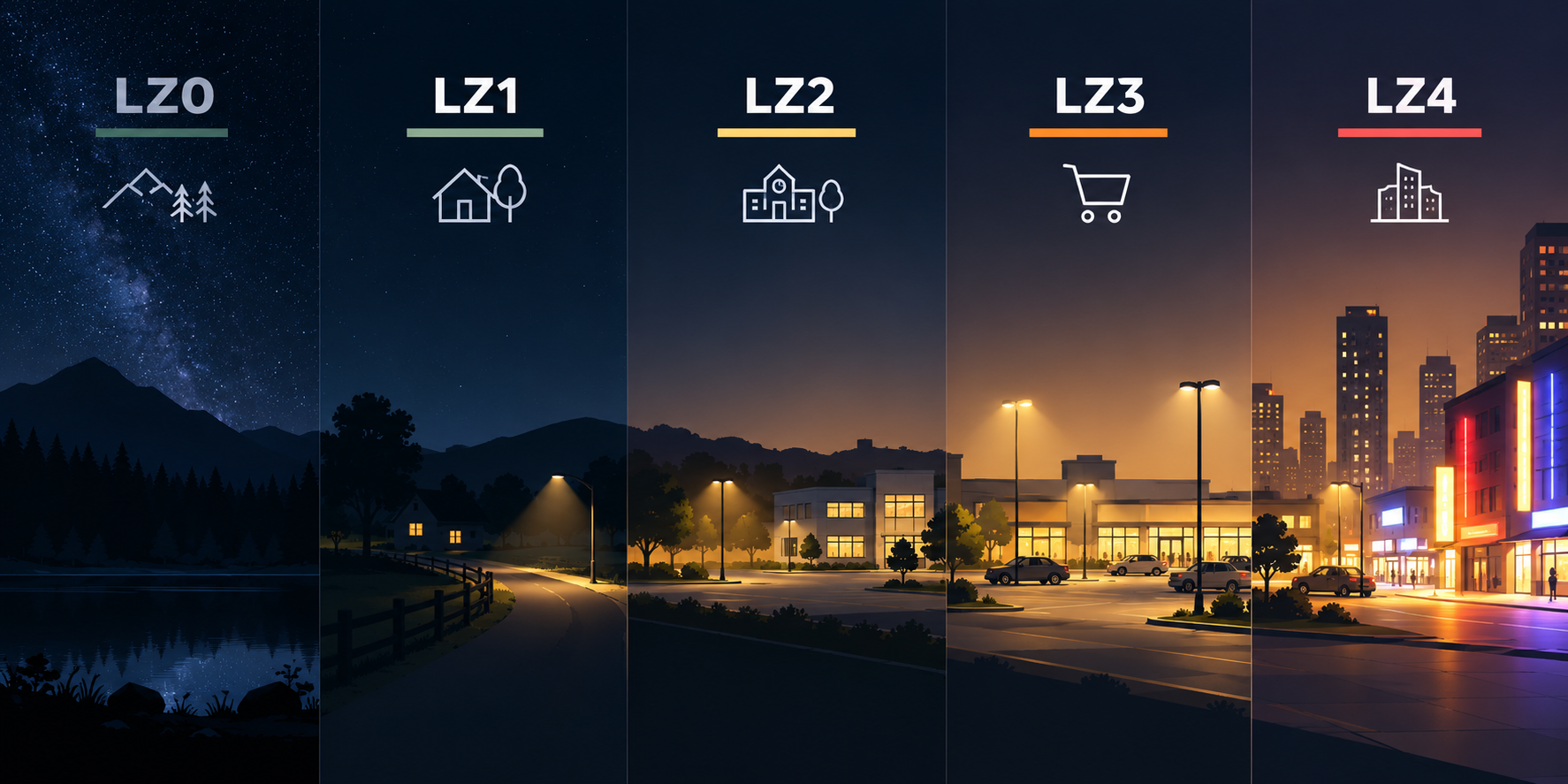

Aydınlatma bölgeleri LZ0'dan LZ4'e kadar sınıflandırılır.
LZ0 – Doğal Karanlığın Korunduğu Bölgeler
Doğal yaşamın ve karanlık gökyüzünün korunmasının öncelikli olduğu alanları kapsar. Doğa rezervleri, gelişmemiş doğal alanlar ve astronomik gözlemevlerinin yakın çevreleri bu kategoriye örnek gösterilebilir.
Bu bölgelerde kalıcı yapay aydınlatma mümkün olduğunca sınırlandırılır. Zorunlu aydınlatma uygulamalarında ise ışık miktarı, çalışma süresi ve yönlendirme dikkatle değerlendirilir.
LZ1 – Düşük Çevresel Aydınlatma Düzeyine Sahip Bölgeler
Kırsal yerleşimler, düşük yoğunluklu konut alanları ve gece faaliyetlerinin sınırlı olduğu bazı park ve ticari çevreler bu sınıfta değerlendirilebilir.
Aydınlatma gerektiğinde düşük ışık seviyeleri, kontrollü dağılım ve gereksiz aydınlatmanın önlenmesi önem taşır.
LZ2 – Orta Düzeyde Çevresel Aydınlatmaya Sahip Bölgeler
Okullar, hastaneler, çok aileli konut alanları ve belirli ticari çevreler bu kategoriye örnek olabilir.
Bu alanlarda güvenlik ve kullanım gereksinimleri karşılanırken ışığın çevredeki yaşam alanlarına taşmasının ve kamaşmanın sınırlandırılması hedeflenir.
LZ3 – Orta-Yüksek Çevresel Aydınlatma Düzeyine Sahip Bölgeler
Alışveriş merkezleri, yoğun ticari bölgeler, akaryakıt istasyonları ve gece faaliyetlerinin yoğun olduğu bazı endüstriyel alanlar bu kapsamda değerlendirilebilir.
Aydınlatma gereksinimleri daha yüksek olabilse de gereksiz ışık yayılımının kontrol edilmesi önemini korur.
LZ4 – Yüksek Çevresel Aydınlatma Düzeyine Sahip Özel Bölgeler
Yoğun gece faaliyetlerinin bulunduğu eğlence bölgeleri veya özel endüstriyel uygulamalar gibi sınırlı alanlar için değerlendirilir.
Bu sınıflandırma çoğu kent bölgesi için varsayılan bir kategori değildir ve özel gereksinimlerin bulunduğu durumlarda kullanılır.
Aydınlatma bölgesinin belirlenmesi, armatür seçiminde ve kabul edilebilir BUG değerlerinin değerlendirilmesinde yol gösterici olabilir.
Özellikle düşük aydınlatma bölgelerinde daha kontrollü optik dağılıma sahip armatürlerin tercih edilmesi, ışık taşmasının ve çevresel etkilerin azaltılmasına katkı sağlar.
LED Optik Tasarımı BUG Performansını Nasıl Etkiler?
BUG derecelendirmesinin önemli olduğu alanlardan biri de LED armatürlerin optik tasarımıdır.
LED teknolojisi, ışık kaynaklarının konumlandırılması ve farklı optik bileşenlerle birlikte kullanılabilmesi açısından önemli tasarım olanakları sunar. Ancak yüksek verimli bir LED kaynağı kullanılması, tek başına kontrollü bir ışık dağılımı elde edildiği anlamına gelmez.
Işık dağılımının şekillenmesinde LED'in özellikleri kadar kullanılan lens, reflektör, optik yüzey geometrisi ve armatürün mekanik tasarımı da belirleyicidir.
Örneğin aynı ışık akısına sahip iki farklı LED armatür, kullanılan optik sistemlere bağlı olarak birbirinden oldukça farklı ışık dağılımları oluşturabilir.
Bir armatür geniş bir alana kontrolsüz şekilde ışık yayarken, diğeri benzer toplam ışık akısını hedeflenen yüzeye daha etkili biçimde yönlendirebilir.
Bu farklılık; arka ışık miktarını, yüksek açılı ışık dağılımını ve dolayısıyla BUG performansını doğrudan etkileyebilir.

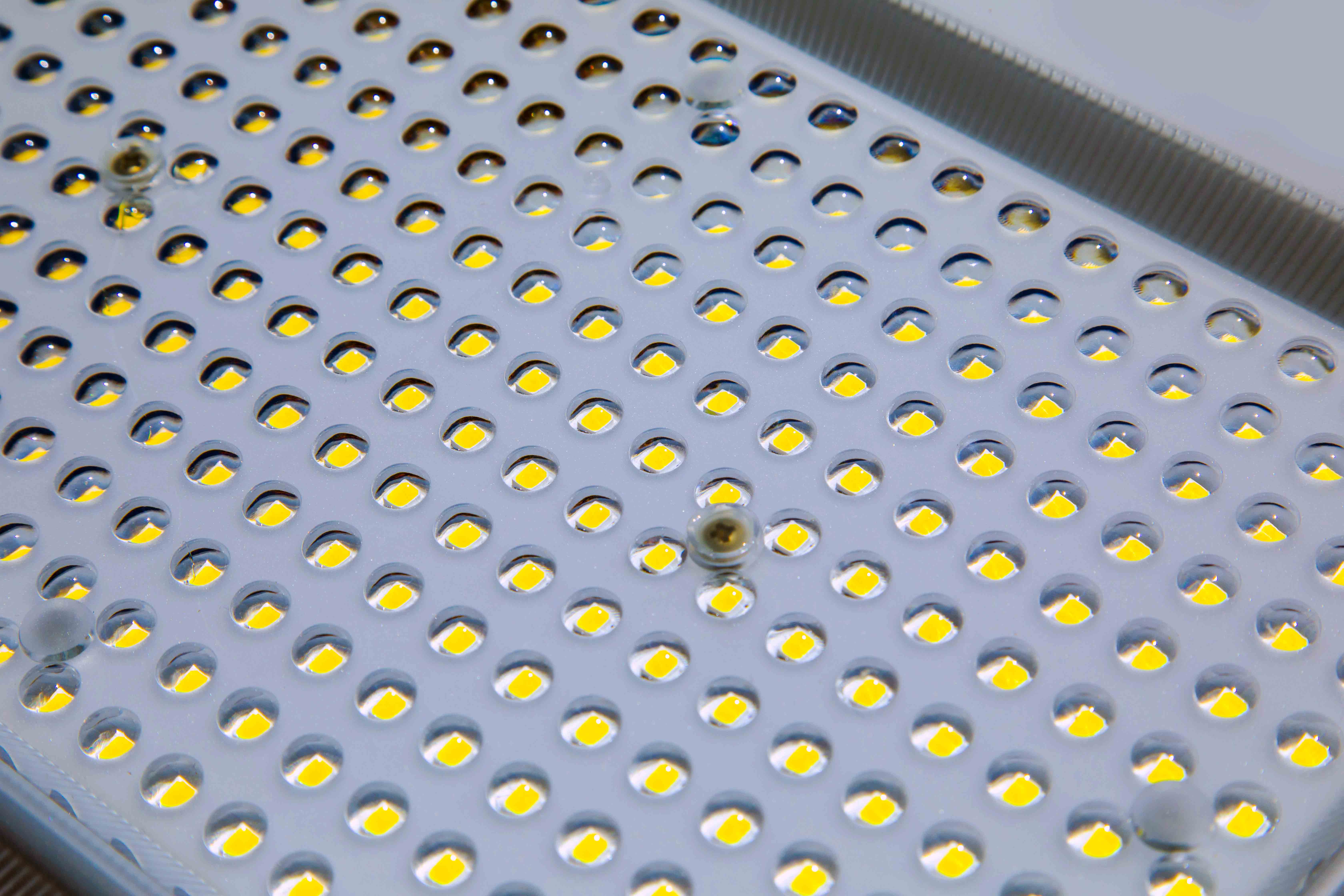

Lens Geometrisi ve Işık Dağılımı
Lens tasarımı, LED'den çıkan ışığın yönlendirilmesinde kritik rol oynar.
Asimetrik optik dağılımlar, özellikle yol ve alan aydınlatmalarında ışığın belirli bir yöne taşınmasına yardımcı olabilir. Bu sayede armatürün arka tarafındaki istenmeyen ışık sınırlandırılırken hedef yüzeyde gerekli aydınlatma performansı elde edilebilir.
Benzer şekilde uygun bir lens geometrisi, yatay düzleme yakın açılarda yayılan ışığın kontrol edilmesine katkı sağlayabilir. Bu durum, kamaşmayla ilişkili yüksek açılı ışık dağılımının azaltılması açısından önemlidir.
Ancak optik tasarımda yalnızca belirli açılardaki ışığın azaltılması yeterli değildir. Aydınlık düzeyi, düzgünlük, armatürler arası mesafe ve sistem verimliliği gibi parametrelerin de birlikte değerlendirilmesi gerekir.
LED Modül Yerleşimi ve Armatür Tasarımı
LED modüllerinin armatür içerisindeki konumu da ışık dağılımını etkileyen faktörler arasındadır.
LED'lerin lenslerle olan hizalaması, modülün montaj açısı ve armatür gövdesinin geometrisi, ışığın istenen alanlara ne kadar hassas yönlendirilebileceğini belirler.
Özellikle asimetrik dağılım gerektiren uygulamalarda küçük yerleşim farklılıkları bile ışık dağılımında değişimlere neden olabilir.
Bu nedenle optik tasarımın, LED modülü ve armatür geometrisinden bağımsız düşünülmemesi gerekir.
İyi planlanmış bir optik sistem, ek mekanik siperliklere duyulan ihtiyacı bazı uygulamalarda azaltabilir. Bununla birlikte nihai BUG sınıflandırması yalnızca LED modülüne değil, tamamlanmış armatürün fotometrik özelliklerine göre belirlenir.
Doğru Optik Tasarımın Uygulamadaki Avantajları
BUG derecelendirmesi yalnızca teknik bir sınıflandırma olmaktan öte, aydınlatma tasarımında farklı performans hedeflerinin bir arada değerlendirilmesini destekler.
Örneğin bir otoparkın konut alanına komşu olduğunu düşünelim. Projede otopark yüzeyinde yeterli aydınlık düzeyinin sağlanması gerekirken, armatürlerin yakın konutların pencerelerine gereksiz ışık göndermemesi de beklenir.
Bu tür bir uygulamada kontrollü arka ışık dağılımına sahip optik sistemlerin kullanılması önemli bir avantaj sağlayabilir.

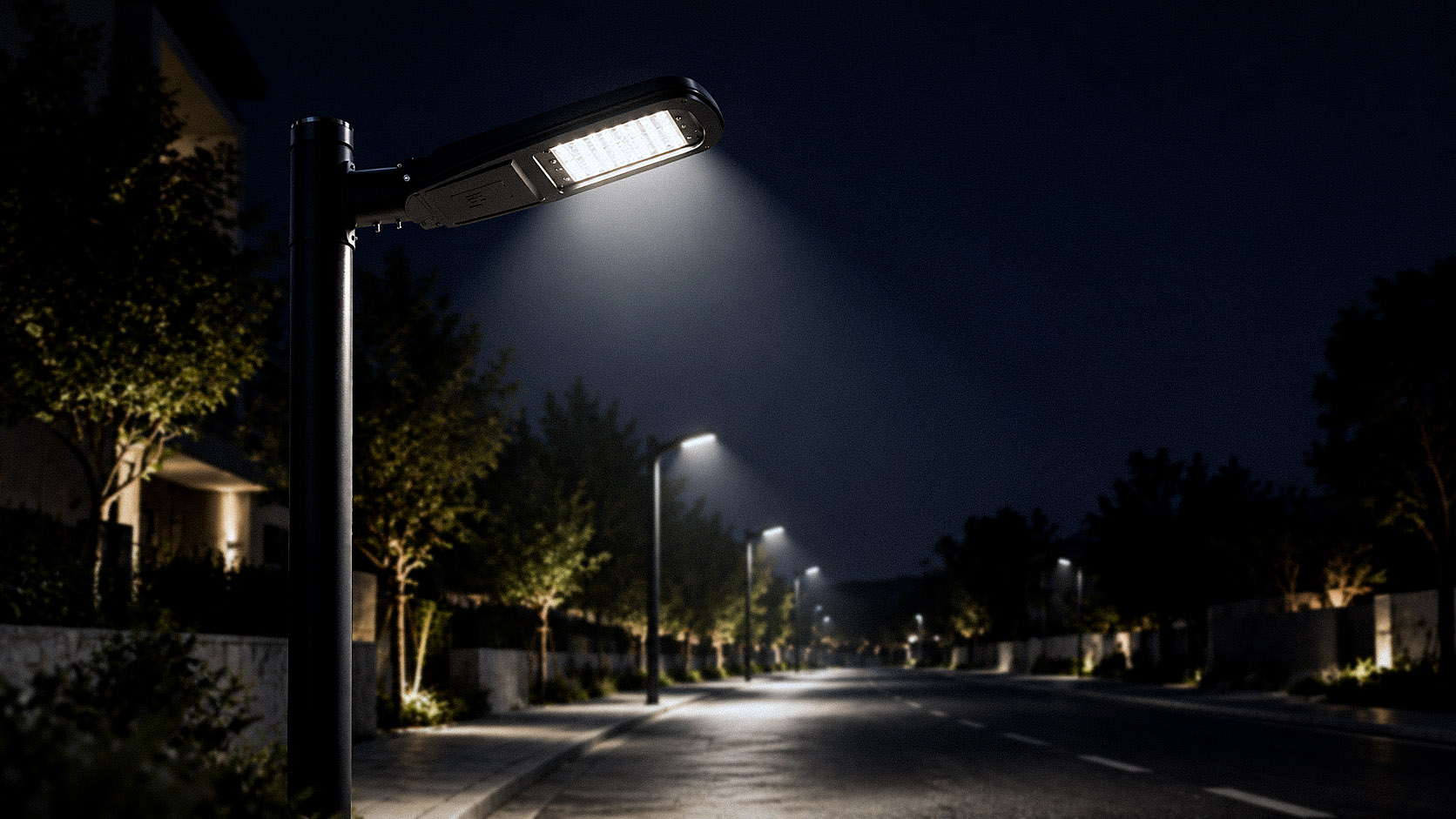

Benzer şekilde yol aydınlatmalarında yüksek açılı ışığın sınırlandırılması, sürücülerin görsel konforunu destekleyebilir. Park ve yürüyüş yolu aydınlatmalarında ise yukarı yönlü ışığın azaltılması, doğal gece ortamının korunmasına katkıda bulunabilir.
Doğru optik tasarım sayesinde hedeflenen yüzeye daha fazla ışık yönlendirilmesi mümkün olabilir. Böylece bazı projelerde istenen aydınlatma performansına daha düşük toplam ışık akısıyla ulaşılabilir ve sistemin enerji verimliliği iyileştirilebilir.
Ancak bu kazanımların doğrulanması için yalnızca BUG değerlerinin incelenmesi yeterli değildir. Armatürün fotometrik verileri ve projenin aydınlatma hesapları birlikte değerlendirilmelidir.
Dış Mekân Armatür Seçiminde Nelere Dikkat Edilmelidir?
Bir dış mekân armatürünün projeye uygunluğunu değerlendirirken BUG derecelendirmesi önemli bilgiler sunsa da tek başına yeterli bir seçim kriteri değildir.
Öncelikle uygulama alanının gereksinimleri belirlenmeli ve hedeflenen aydınlık düzeyi ile düzgünlük kriterleri tanımlanmalıdır.
Ardından armatürün fotometrik verileri incelenerek ışığın hedef yüzeye ve çevreye nasıl dağıldığı değerlendirilmelidir. Bu aşamada IES veya LDT gibi fotometrik veri dosyaları, aydınlatma simülasyonları için önemli kaynaklardır.
Montaj yüksekliği, armatürler arası mesafe, yönlendirme açısı ve armatürün çevredeki yapılarla ilişkisi de dikkate alınmalıdır. Özellikle armatürün eğimli monte edilmesi, yatay düzlemin üzerine yayılan ışık miktarını değiştirebilir.
Ayrıca armatürün BUG değerlerinin düşük olması, proje sınırlarında ışık taşmasının veya kullanıcıların deneyimlediği kamaşmanın tamamen ortadan kalktığını garanti etmez. Bu etkiler, uygulamanın bütününde yapılacak fotometrik değerlendirmelerle incelenmelidir.
Doğru aydınlatma yaklaşımı, fotometrik performansın yanı sıra ışığın kontrolü, enerji tüketimi, görsel konfor ve çevresel etkilerin bir arada ele alınmasını gerektirir.
Sonuç: Başarılı Aydınlatma, Işığı Doğru Yönlendirmekle Başlar
Dış mekân aydınlatmasında yüksek ışık çıkışı veya yüksek verimlilik tek başına başarılı bir tasarımın göstergesi değildir. Işığın doğru yüzeye, doğru miktarda ve uygun açılarla ulaştırılması da aynı derecede önemlidir.
BUG derecelendirmesi, armatürlerin arka ışık, yukarı yönlü ışık ve yüksek açılı ışık dağılımı açısından değerlendirilmesini sağlayarak daha kontrollü aydınlatma sistemlerinin geliştirilmesine katkıda bulunur.
Bu noktada LED optik tasarımı önemli bir rol üstlenir. Doğru lens geometrisi, uygun modül yerleşimi ve bütüncül armatür tasarımı sayesinde istenmeyen ışık yayılımı sınırlandırılırken hedeflenen aydınlatma performansı korunabilir.
Günümüzde etkili bir dış mekân aydınlatmasının temelinde yalnızca daha fazla ışık üretmek değil, mevcut ışığı ihtiyaç duyulan alana en doğru şekilde yönlendirmek yer almaktadır.
Bu yaklaşım; enerji verimliliği, görsel konfor, çevresel sürdürülebilirlik ve aydınlatma kalitesini bir arada değerlendiren modern aydınlatma tasarımının temelini oluşturur.
